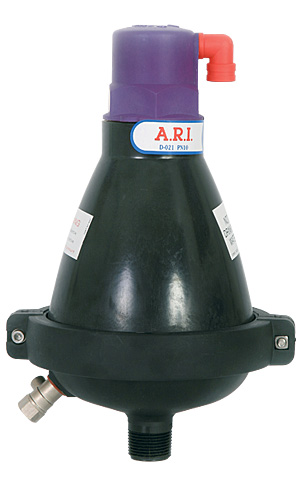

D-021 | Válvula ventosa trifuncional para aguas recicladas y no potables
PN 10
Descripción
En la válvula ventosa trifuncional D-021 se combinan un orificio de aire y vacío y una purga de aire en una sola unidad. La válvula ha sido especialmente diseñada para funcionar con líquidos que contienen partículas sólidas, es decir con aguas recicladas y efluentes. La válvula ventosa trifuncional descarga aire (gases) durante el llenado o carga del sistema, admite aire a medida que el sistema se vacía de líquidos y purga el aire (gases) acumulado mientras el sistema está presurizado y en funcionamiento. El diseño exclusivo permite separar el líquido del mecanismo de cierre hermético (sellado) y asegura óptimas condiciones de funcionamiento.
Aplicaciones
- Aguas recicladas
- Aguas residuales no tratadas
- Efluentes
- Agua con sólidos en suspensión
- Agua de enfriamiento
Características principales
- Presiones de trabajo: 0.2 - 10 bar
- Presión de prueba: 16 bar
- Máxima temperatura de trabajo: 60°C
- Máxima temperatura momentánea de trabajo: 90°C
- El diseño exclusivo impide el contacto de las aguas residuales con el mecanismo de cierre hermético al crearse un espacio de aire en la parte superior de la válvula. Esto se obtiene mediante:
- La forma cónica del cuerpo: diseñada para mantener la máxima distancia posible entre el líquido y el mecanismo de cierre hermético en un cuerpo de mínima longitud.
- Conexión a resorte entre el eje y el flotador superior: las vibraciones del flotador inferior no consiguen abrir el componente de purga de aire. La purga tiene lugar únicamente cuando se acumula suficiente aire.
- Goma desplegable de cierre hermético: menos sensible a las diferencias de presión que las juntas de flotador directas. Esto se consigue mediante un orificio comparativamente grande para una amplia gama de presiones (hasta 10 bar).
- Parte inferior del cuerpo en forma de embudo: diseñada para asegurar que los residuos vuelvan al sistema y sean retirados por el tubo principal.
- Cuerpo de materiales compuestos, resistentes a la corrosión.
- Las piezas metálicas internas se fabrican con acero inoxidable resistente a la corrosión. Flotadores de materiales compuestos.
- La goma desplegable de cierre hermético proporciona suavidad en la apertura y el cierre, así como una selladura a prueba de fugas en una amplia gama de diferencias de presión.
- Se entrega con una llave de drenaje con válvula de bola.
- La salida de drenaje con rosca de 3/8" permite evacuar los líquidos excedentes.
- El diseño dinámico facilita la descarga de aire a alta velocidad y evita el cierre prematuro.
- La válvula de bola de 1/4” descarga la presión atrapada y vacía el cuerpo de la válvula antes de las operaciones de mantenimiento.
Selección de la válvula
- Tamaños: 1 y 2 pulgadas, con conexión de rosca BSP/NPT o bridas, de conformidad con cualquier normativa que se requiera.
- Válvula de retención adicional de salida solamente, permite la purga de aire pero no la admisión.
