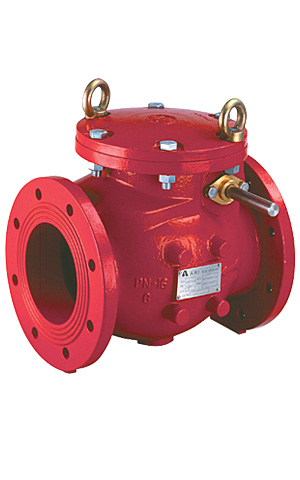

NR-040/NR-042/NR-044/NR-064 | Válvula unidireccional con abertura superior

Descargar

  • Catálogo de productos:
  • Dibujos de productos:
  • Instalación y mantenimiento:
PN 16/25/40/64

Descripción

La válvula de retención (cheque) modelo NR-040 es una válvula unidireccional con clapeta basculante que impide el reflujo del líquido a la fuente.
La tapa superior permite realizar las operaciones de limpieza y mantenimiento de la válvula de retención sin necesidad de desmontarla de la tubería.
La clapeta está adosada al cuerpo de la válvula de retención por medio de un brazo.
La válvula de retención se cierra cuando la clapeta se encaja en el anillo de selladura que se encuentra en la abertura del cuerpo de la válvula.

Aplicaciones

  • Estaciones de bombeo para agua potable y aguas residuales
  • Sistemas de filtración
  • Conexiones de las líneas de servicio a la línea principal

Características principales

  • Máxima temperatura de trabajo: 60°C
  • Máxima temperatura momentánea de trabajo: 90°C
  • Cuerpo de hierro fundido resistente al golpe de ariete
  • Clapeta de bronce o de hierro dúctil con selladura de caucho, se cierra con bajas presiones y protege a la clapeta contra el desgaste.
  • Las piezas internas resistentes a la corrosión aseguran una larga vida útil, incluso en condiciones adversas.
  • Revestimiento: epoxy adherido por fusión (FBE) conforme a la norma DIN 30677-2
  • La tapa facilita las operaciones de limpieza, mantenimiento y cambio del asiento, sin necesidad de desmontar la válvula de la línea.
  • Instalación horizontal o vertical (en la posición vertical con el flujo hacia arriba solamente y después de instalar una pesa)
  • Eje extendido de acero inoxidable a ambos lados del cuerpo de la válvula.

Selección de la válvula

  • Tamaños 3"-40"
  • Disponible con presiones nominales de 16 bar (cuerpo de hierro fundido o dúctil), 25 bar (cuerpo de hierro dúctil), 40 y 64 bar (cuerpo de acero de fundición).
  • Bridas compatibles con las normas BS/ISO/ANSI.
  • A pedido, pueden adaptarse a varios tipos de líquidos.
  • Opciones:
    • Clapeta y selladura del asiento de bronce sobre bronce o de acero inoxidable sobre acero inoxidable para entornos hostiles.
    • Disponible con cuerpo esmaltado o de acero inoxidable
    • Contrapeso adicional para protección contra el golpe de cierre (slam) y/o interruptor eléctrico de límite NR-040 LS para la transmisión de señal de interrupción del flujo.
    • Disponible en modelo de control hidráulico NR-040-HC
  • Para escoger la válvula más adecuada, se recomienda indicar en el pedido las propiedades químicas del líquido que fluye por la tubería.
