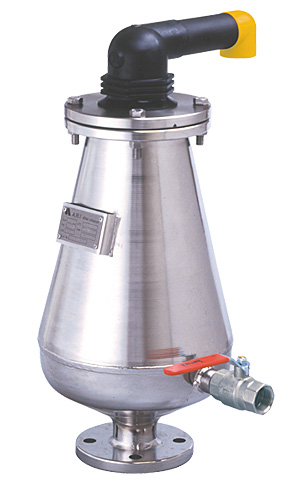

D-020 | Válvula ventosa trifuncional para aguas residuales
PN 16
Descripción
En la válvula ventosa trifuncional D-020 se combinan un orificio de aire y vacío y una purga de aire en una sola unidad. La válvula ha sido especialmente diseñada para funcionar con líquidos que contienen partículas sólidas, es decir con aguas servidas y efluentes. La válvula ventosa trifuncional descarga aire (gases) durante el llenado o carga del sistema, admite aire a medida que el sistema se vacía de líquidos y purga el aire (gases) acumulado mientras el sistema está presurizado y en funcionamiento. El diseño exclusivo permite separar el líquido del mecanismo de cierre hermético (sellado) y asegura óptimas condiciones de funcionamiento.
Aplicaciones
- Estaciones de bombeo para aguas residuales y plantas de tratamiento de agua.
- Líneas de suministro de aguas residuales y agua de mar.
Características principales
- Presiones de trabajo: 0.2 - 16 bar
- Presión de prueba: 25 bar
- Máxima temperatura de trabajo: 60°C
- Máxima temperatura momentánea de trabajo: 90°C
- El diseño exclusivo impide el contacto de las aguas residuales con el mecanismo de cierre hermético al crearse un espacio de aire en la parte superior de la válvula. Esto se obtiene mediante:
- La forma cónica del cuerpo: diseñada para mantener la máxima distancia posible entre el líquido y el mecanismo de cierre hermético en un cuerpo de mínima longitud.
- Conexión a resorte entre el eje y el flotador superior: las vibraciones del flotador inferior no consiguen abrir el componente de purga de aire. La purga tiene lugar únicamente cuando se acumula suficiente aire.
- Goma desplegable de cierre hermético: menos sensible a las diferencias de presión que las juntas de flotador directas. Esto se consigue mediante un orificio comparativamente grande para una amplia gama de presiones (hasta 16 bar).
- Parte inferior del cuerpo en forma de embudo: diseñada para asegurar que los residuos vuelvan al sistema y sean retirados por el tubo principal.
- Todas las piezas metálicas internas son de acero inoxidable.
- La salida de drenaje con rosca de 1½" permite evacuar los líquidos excedentes.
- El diseño dinámico facilita la descarga de aire a alta velocidad y evita el cierre prematuro.
- La válvula de bola de 1” descarga la presión atrapada y vacía el cuerpo de la válvula antes de las operaciones de mantenimiento.
Selección de la válvula
- Tamaños 2" – 8".
- Conexiones de brida de conformidad con cualquier normativa que se requiera
- La válvula de 2” está también disponible con conexión de rosca BSP o NPT .
- Cuerpo metálico estándar, también disponible con cuerpo de acero inoxidable.
- Revestimiento del cuerpo: epoxy adherido por fusión (FBE) conforme a la norma internacional DIN 30677-2
- Revestimientos adicionales a pedido del cliente
- Accesorios adicionales:
- Accesorio unidireccional de salida solamente, permite sólo la salida de aire e impide la admisión.
- Interruptor de vacío, de entrada solamente, permite sólo la admisión de aire e impide la salida.
- Accesorio de prevención del golpe de ariete (Non-Slam) permite la libre admisión de aire y regula la purga.
