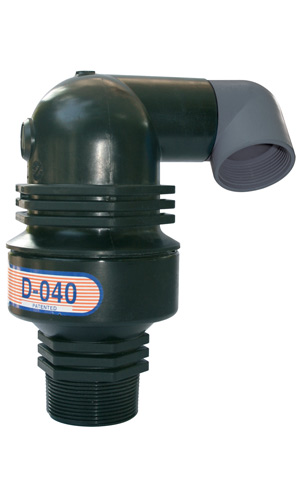

D-040LP | Válvula Ventosa Trifuncional
PN6
Descripción
En la válvula ventosa trifuncional de la serie D-040 LP se combinan las características de una ventosa automática con las de una válvula de aire y vacío. El componente de purga de aire está diseñado para liberar automáticamente a la atmósfera las pequeñas bolsas de aire que se van acumulando a lo largo de la tubería cuando el sistema está lleno y presurizado.
El componente de aire y vacío ha sido diseñado para descargar o admitir automáticamente grandes volúmenes de aire, durante el llenado o el vaciado de la tubería. La válvula se abrirá para aliviar las presiones negativas siempre que se produzca una separación de la columna de agua.
Aplicaciones
- La válvula D-040 LP ha sido diseñada para su instalación en:
- Salidas de depósitos (reservorios) y estanques de almacenamiento
- Puntos elevados del terreno donde las presiones son de menos de 2 metros.
- Puntos en tuberías de presiones variables, donde las presiones pueden bajar a menos de 2 metros.
- Puntos de tuberías con una presión muy cercana a la de la pendiente hidráulica
- La parte superior de tanques de agua
Características principales
- Presiones de trabajo: 0.05 - 6 bar
- Presión de prueba: 10 bar
- Máxima temperatura de trabajo: 60° C
- Máxima temperatura momentánea de trabajo: 90° C
- La operación fiable reduce los incidentes de golpes de ariete.
- El diseño dinámico facilita la descarga de aire a alta velocidad y evita el cierre prematuro.
- Peso ligero, pequeño tamaño, estructura sencilla y fiable.
- La salida de drenaje permite evacuar los líquidos excedentes.
- El gran tamaño del orificio de purga automática en relación con el tamaño del cuerpo de la válvula:
- Permite descargar grandes caudales de aire.
- Reduce el riesgo de obstrucciones por partículas e impurezas.
- Permite el uso de la goma desplegable de cierre hermético patentada, menos sensible a las diferencias de presión que las juntas de flotador directas.
- El cuerpo está fabricado con materiales compuestos muy resistentes y todas las piezas de operación se fabrican con materiales especialmente seleccionados, resistentes a la corrosión.
- Dado su escaso peso, la válvula puede instalarse sobre tuberías de plástico o de otros materiales livianos.
Selección de la válvula
- Diámetro: 2”
- Disponible con conexiones de rosca macho NPT o BSPT
- Válvula de bola opcional con conexión de rosca macho NPT o BSPT
