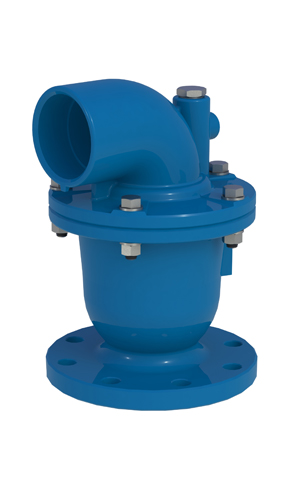

K-050 |Válvula ventosa cinética (aire y vacío) de paso reducido
Descripción
La válvula de la Serie K-050 de A.R.I. es una válvula ventosa cinética con paso reducido. En la operación de la válvula se incluyen la descarga de aire durante el llenado de latubería y la interrupción del vacío (admisión de aire) durante el vaciado de la tubería, paraoptimizar el flujo y la eficiencia hidráulica del sistema.
Características principales
- Sección transversal del flujo igual o mayor que el área nominalde la abertura (puerto) - flujo máximo
- Operación confiable - reduce el impacto del golpe de ariete.* Ahorra energía y mejora la eficiencia del sistema - alta capacidad de descarga de aire.
- Diseño dinámico - alta capacidad de descarga de aire, sin cierre prematuro.
- Instalación y mantenimiento - fácil de instalar y sencilla de mantener.
- Diseño exclusivo del asiento y la selladura del orificio - operación libre de mantenimiento a largo plazo.
- Salida con malla de protección - impide el acceso de insectos, partículas e impurezas.
- Todas las piezas de operación internas – acero inoxidable 316,polímeros y materiales de goma - resistentes a la corrosión y duraderas.
Selección de la válvula
- Tamaños 2”–12”
- Rango de presiones de cierre-
-
- A.R.I. K-050 - 0.2 - 16 bar (PN16)
- A.R.I. K-052 - 0.2 - 25 bar (PN25)
- A.R.I. K-055 -0.2 - 40 bar (PN40)
- Presión de prueba - 1.5 veces la presión máxima de trabajo de la válvula
- Máxima temperatura de trabajo: 60°C.
- Máxima temperatura momentánea: 90°C.
- Revestimiento de la válvula - Epoxi adherido por fusión (FBE) conforme a la norma DIN 30677-2
Instalación
- Estaciones de bombeo: aguas abajo de la bomba y de la válvula de retención
- Aguas arriba y aguas abajo de las llaves de cierre
- Aguas abajo de las bombas de pozos profundos
- En largos segmentos de tuberías en declive constante
- En puntos elevados a lo largo de la línea y en relación con la pendiente hidráulica
- Al final de las líneas– Antes de los contadores (medidores)
- En filtros
- Redes municipales e industriales de abastecimiento de agua
Actualizado el: Jueves, 23 Noviembre 2023
