S-050/S-50C/S-052 | Válvula ventosa automática

Descargar

  • Catálogo de productos:
  • Dibujos de productos:
  • Instalación y mantenimiento:
PN 16/25

Descripción

Las válvulas ventosas automáticas de la serie S-050 purgan el aire de los sistemas presurizados. La presencia de aire en un sistema de conducción de agua puede reducir el área efectiva del corte transversal del flujo, y provocar así un aumento de la pérdida de carga y la disminución del caudal. El aire superfluo puede también ser causa de golpes de ariete y de errores en la medición del consumo, a la vez que acelera la corrosión. Pese a su estructura liviana y compacta, las válvulas ventosas automáticas de la serie S-050 tienen un orificio de 12mm² que les permite descargar altos caudales de aire sin exponerse a las obstrucciones por partículas e impurezas.

Aplicaciones

  • Casi todo tipo de bombas
  • A continuación de filtros, reductores de presión y sistemas de inyección de agroquímicos.
  • Cabezales de jardinería.

S-050-C S-052 Aplicaciones adicionales:

  • Tuberías expuestas a actos de vandalismo y/o uso ilícito del agua
  • Sistemas instalados en sitios alejados

Características principales

  • Presiones de trabajo:
    • S-050 0.2 - 16 bar
    • S-050-C 0.2 - 16 bar
    • S-052 0.2 - 25 bar
  • Presiones de prueba: 1.5 veces la presión de trabajo de la válvula
  • Máxima temperatura de trabajo: 60°C
  • Máxima temperatura momentánea de trabajo: 90°C
  • El cuerpo está fabricado con materiales compuestos muy resistentes y todas las piezas de operación se fabrican con materiales especialmente seleccionados, resistentes a la corrosión.
  • El orificio de mayor tamaño que lo corriente le permite descargar mayores caudales de aire que otras válvulas ventosas automáticas de este tipo.
  • El amplio orificio está menos expuesto a las obstrucciones por partículas e impurezas.
  • La goma desplegable de cierre hermético es menos sensible a las diferencias de presión que las juntas de flotador directas, por lo cual permite el uso de un solo tamaño de orificio para una amplia gama de presiones (desde 0.2 hasta 25 bar).
  • Peso ligero, estructura sencilla y fiable
  • Características principales - Una salida de descarga permite conectar un tubo de purga.

Selección de la válvula

  • Disponible con conexión de rosca macho: 1/2”, 3/4”, 1” - BSP / NPT
  • S-050 con presión nominal de 16 bar.
  • S-050-C con envoltura metálica de protección del componente de purga contra actos de vandalismo, para la válvula de 16 bar.
  • S-052 con envoltura metálica de protección del componente de purga contra actos de vandalismo, para la válvula de 25 bar.
  • SG-10 para bajas presiones (0.2-10 bar)
  • S-050 LP para bajas presiones (0.05-6 bar)

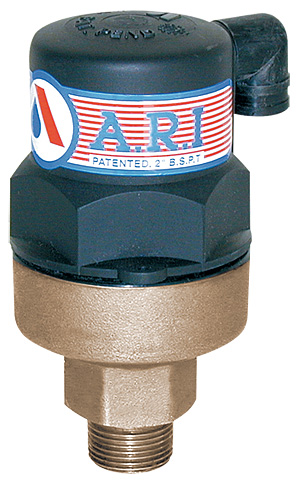

  • S-050 B con base de latón (0.2-16 bar)
  • S-050 V, S-050-C-V Válvulas de retención de vacío - Disponibles como válvulas que sólo permiten la descarga de aire del sistema sin admitir aire en condiciones de presión negativa. Esta característica se obtiene incorporando una válvula de retención a la salida de aire.
  • Para escoger la válvula más adecuada, se recomienda indicar en el pedido las propiedades químicas del líquido que fluye por la tubería.
